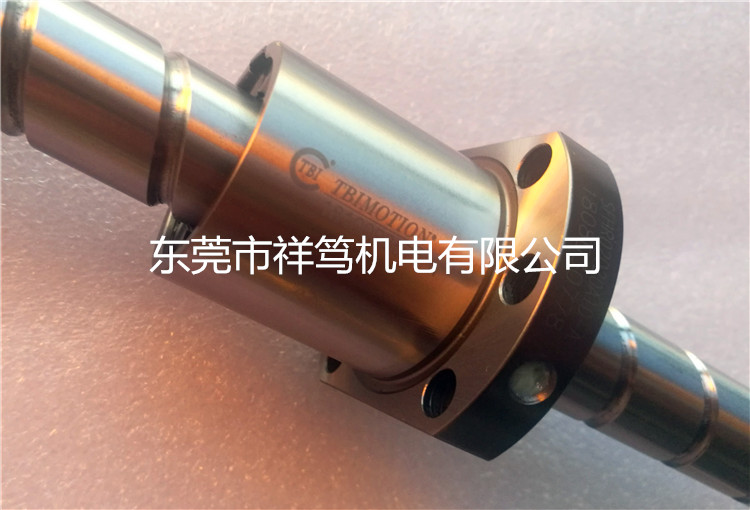

TBI MOTION 滾珠絲桿-端蓋式循環高速系列

SFH1616-1.8滾珠絲杠參數                         SFH1616-2.8滾珠絲杠參數
型號:SFH1616-1.8                                      型號:SFH1616-2.8
絲桿外徑:15                                                絲桿外徑:15
導程:16                                                       導程:16
珠徑:2.778                                                  珠徑:2.778
螺母外徑:28                                                螺母外徑:28
法蘭直徑:48                                                法蘭直徑:48
法蘭的厚度:10                                            法蘭的厚度:10
螺母的長度:45                                            螺母的長度:61
安裝孔之間的距離:38                                  安裝孔之間的距離:38
法蘭的寬度:40                                            法蘭的寬度:40
珠圈數:1.8×1                                              珠圈數:2.8×1
動額定負荷:552                                          動額定負荷:808
靜額定負荷:1137                                         靜額定負荷:1769
剛性:14。                                                   剛性:22。

特色

端蓋式循環設計，高速靜音，高的Dm-N值

特殊循環設計，即使高導程也能保有高順暢性

專利防塵設計，防塵效果佳

規格種類其全，多種導程尺寸皆有生產

無間隙，高剛性

應用

適用于高速機床，數控機床，精密專用機，電子生產設備，醫學設備..等

TBI滾珠絲桿的特點

圓滑的動作性

滾珠絲桿具有比滑動絲桿更高的效率，所需扭矩只有30%以下。可輕易將直線運動變換為回轉運動。滾珠絲桿即使給予預壓，亦能維持圓滑的動作特性。

無背隙與高剛性

滾珠絲桿采用哥德式（Gothic arch）滿槽形狀、軸方向間隙調整至極小亦能輕易轉動。  TBI滾珠絲桿的優異耐久性

又于1個或者2個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。

 優異的耐久性

TBI以積累多年的滾珠絲桿之生產技術為基礎，采用嚴謹的材料籍高度熱處理及加工技術，可供給耐久性的制品。
