S型螺帽型式是：

由鋼珠滾動于絲桿與螺帽之間的溝槽而前進，再經由循環器兩端之路徑做回流。循環方式類似E型螺帽。此型之循環器的鋼珠，會沿著螺紋的方向運行，加上鋼珠兩端之隔音和防塵設計，所以運轉時的噪音將被消抵。此外，S型螺帽的安裝空間跟其他型螺相比較小，所以特別適合高速及輕負載之設計

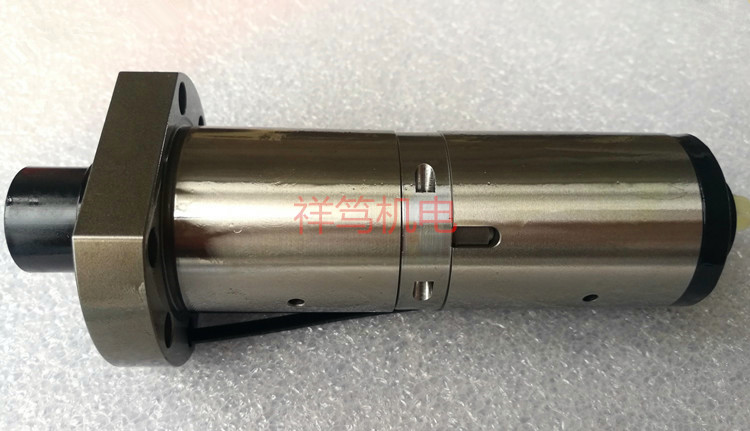

TBI MOTION 滾珠螺桿-端蓋式循環高速系列

特色

1.端蓋式循環設計，高速靜音，高Dm-N值

2.特殊循環設計，即使高導程也能保有高順暢性

3.專利防塵設計，防塵效果佳

4.規格種類其全，多種導程尺寸皆有生產

5. 無間隙，高剛性

應用
適用于高速機床、CNC機床、精密專用機、電子生產設備、 醫學設備 ..等

型號:DFS2505
絲桿外徑:25
導程:5
珠徑:3.175
螺母外徑:40
法蘭直徑:62
法蘭的厚度:10
螺母的長度:75
安裝孔之間的距離:51
法蘭的寬度:48
珠圈數3.8×1
動額定負荷:1650
靜額定負荷:4658
剛性:59。

TBI的滾珠絲桿是非常精密的產品，請嚴格注意以下事項：

 1.TBI滾珠絲桿在出廠前都會完成防銹處理，故使用前請先把防銹油清洗干凈，并請馬上加注潤滑油，如未加注潤滑油而導致產品生銹，我們將無法做無償保固。注：每日檢查潤滑情況。

 2.如購買產品后未能在一個月內使用者，請定期做防銹處理，隨著地區濕度的差異，其防銹處理時間亦需有所調整。注：定期保養。

 3.請定期一個月檢查運行狀況，如絲桿表面被灰塵和金屬粉塵污染了，請先用煤油清洗后再加注潤滑油。注：避免粉塵。

 4.滾珠絲桿必須隨時保有潤滑油，如未加注潤滑油而導致產品生銹或損壞，我們將無法列為無償保修項目。注：每日檢查潤滑情況。
