TBI滾珠絲桿的定義:

滾珠絲桿是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。

滾珠絲桿是工具機和精密機械上常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠。

S型螺帽:

此種型式是由鋼珠滾動于螺桿與螺帽之間的滿槽而前進，再經由循環器兩端之路徑做回流。循環方式類似于E型螺帽。

此型之循環器的鋼珠，會沿著螺紋的方向運行，加上鋼珠之隔音如防壓設計，所以運轉時的噪音將被消抵。此外，S型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負荷之設計。

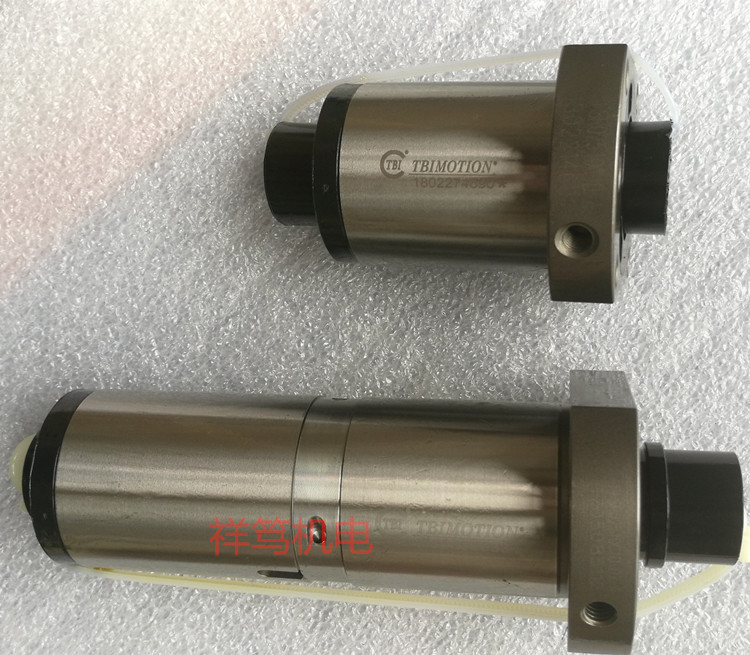

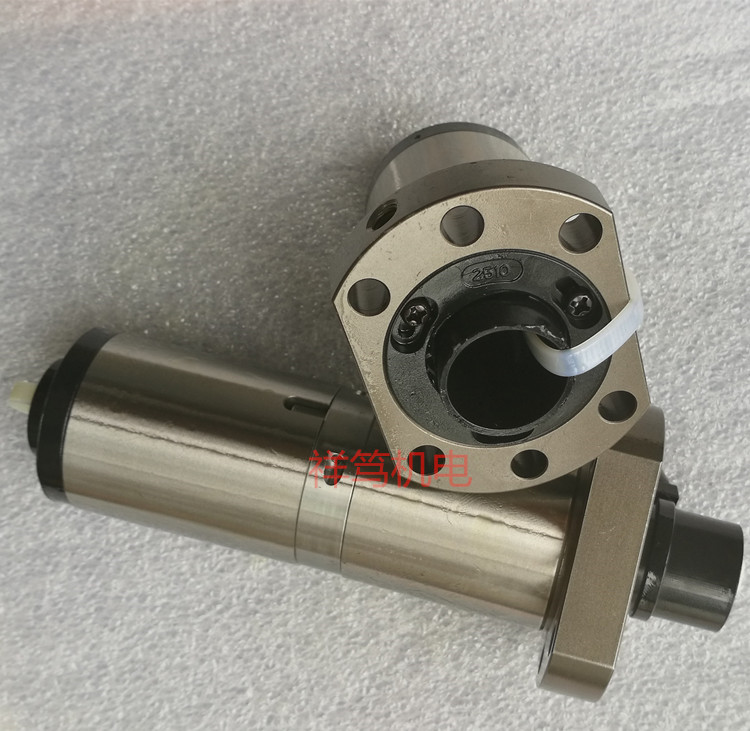

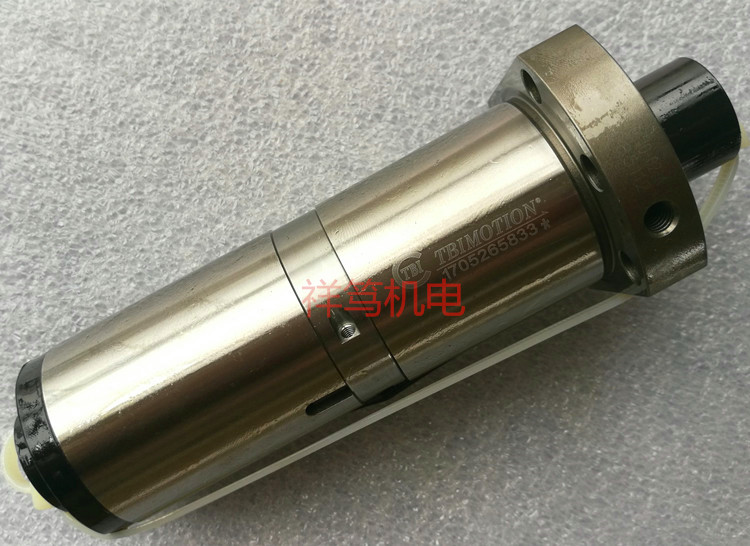

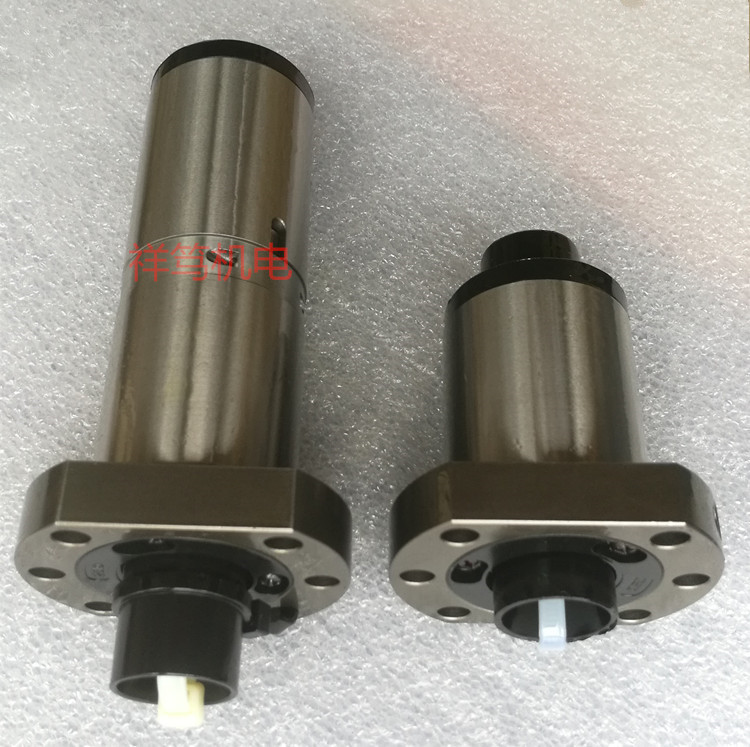

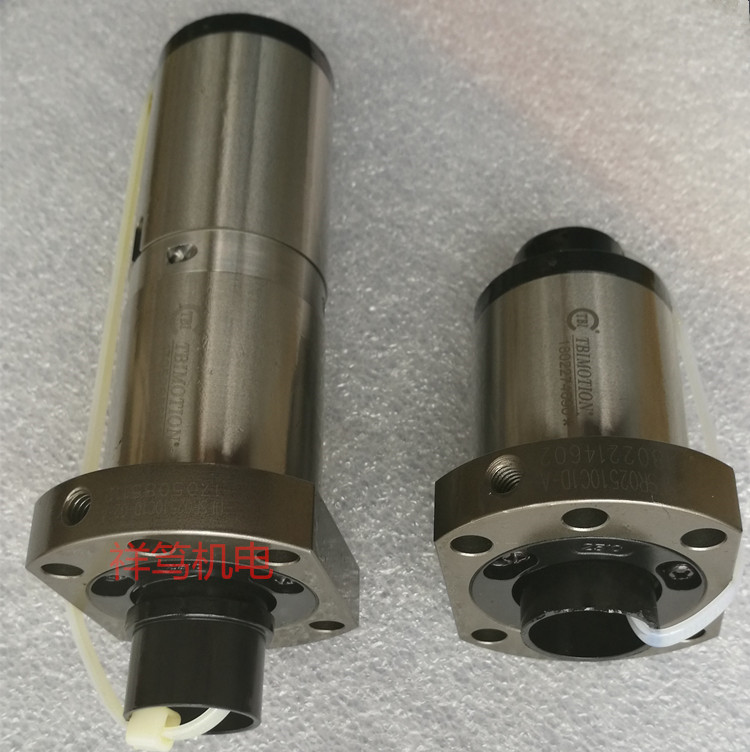

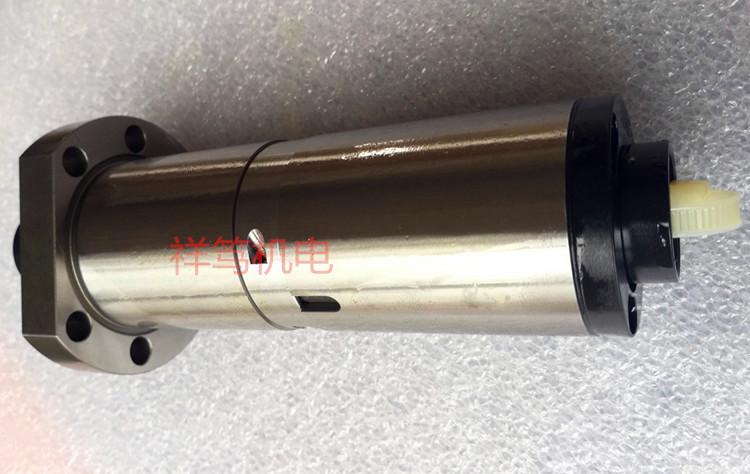

TBI MOTION 滾珠螺桿-端蓋式循環高速系列

特色

1.端蓋式循環設計，高速靜音，高Dm-N值

2.特殊循環設計，即使高導程也能保有高順暢性

3.專利防塵設計，防塵效果佳

4.規格種類其全，多種導程尺寸皆有生產

5. 無間隙，高剛性

應用
適用于高速機床、CNC機床、精密專用機、電子生產設備、 醫學設備 ..等

型號:DFS4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:63
法蘭直徑:93
法蘭的厚度:15
螺母的長度:85
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數:3.8×1
動額定負荷:2018
靜額定負荷:7589
剛性:83。

注意事項:

潤滑

使用滾珠絲桿時，必須具有足夠的潤滑，如果潤滑不夠會發生與金屬接觸，導致摩擦與磨耗的增加，造成故障或是壽命短等。

防壓

滾珠絲桿與滾動軸承一樣當有混入異物或水分等時，磨損會增加，有時會導致破損。

偏荷重

當偏荷重現象發生時，將直接影響絲桿的壽命及噪音，且多隨著運轉不順的手感，若絲桿空載時與組裝后順暢度不同，除了注意絲桿本身的精度外，大多是組合精度不良產生偏荷重現象。
