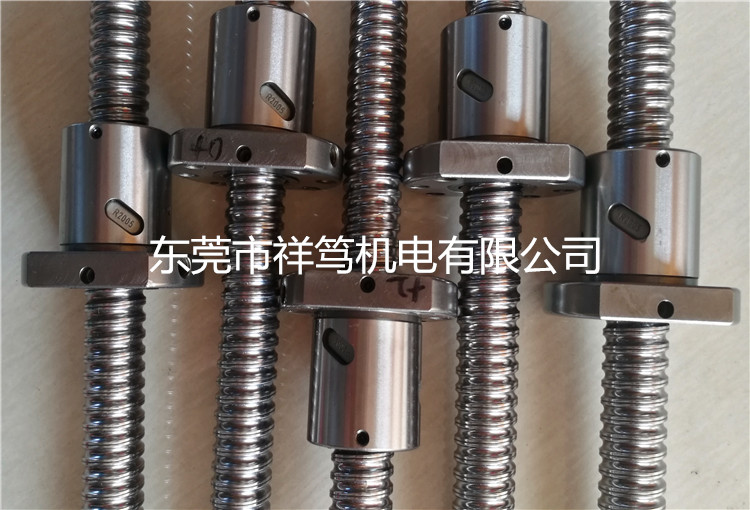

TBI MOTION 滾珠絲桿-內循環系列

SFU1605滾珠絲杠參數
型號:SFU1605
絲桿外徑:16
導程:5
珠徑:3.175
螺母外徑:28
法蘭的厚度:10
螺母的長度:50
法蘭的寬度:40
珠圈數:1×4
動額定負荷:1380
靜額定負荷:3052
剛性:32。

特色

內部循環設計，節省使用空間

驅動扭矩小，僅為滑動螺桿三分之一

高精度之保證

能微量進給，可控制在0.1微米以內

無間隙，高剛性

 應用

  適合內部空間較小的機器、一般工具機、一般產業機械、自動化機械..等各項設備

TBI滾珠絲桿特性

      1、與滑動絲桿副相比驅動力矩為1/3

      由于滾珠絲桿副的絲桿軸與絲桿螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率，與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。 　　

     2、高精度的保證 　　

     滾珠絲桿副是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。 　　

     3、微進給可能

      滾珠絲桿副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。

4、無側隙、剛性高

      滾珠絲桿副可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲桿內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。 　　

     5、高速進給可能

      滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。 　　

TBI公司是世界知名的大型絲杠制造商；其絲桿最大特點是滾軋絲桿技術領先；質優價廉，大量被使用于雕刻機、繞線機、木工機床、數控機床等設備上。
