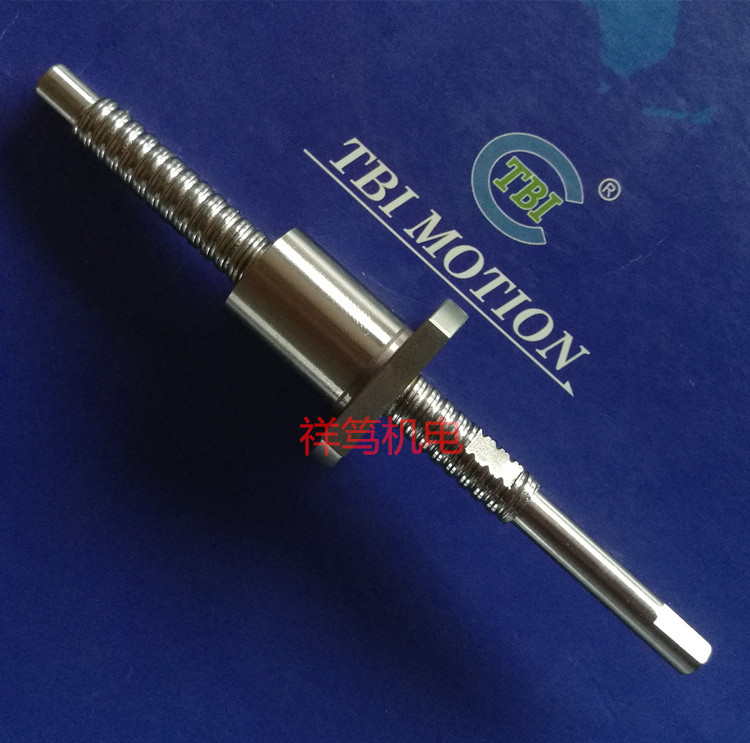

TBI MOTION 滾珠螺桿-微小型系列

特色

1.內循環設計

2.空間小，輕量化

3.定位精度高

4.特別適用小導程使用，如導程1~2mm

應用

適用于精密專用機、電子生產設備、 醫學設備 ..等小型設備

SFK0802滾珠絲杠參數
型號:SFK0801
絲桿外徑:8
導程:2
珠徑:1.2
螺母外徑:14
法蘭直徑:27
法蘭的厚度:4
螺母的長度:16
安裝孔之間的距離:21
法蘭的寬度:18
珠圈數:1×3
動額定負荷:222
靜額定負荷:458
剛性:13。

滾珠絲杠選型中注意事項如下:

1—-公稱直徑。即絲杠的外徑，常見規格有12、14、16、20、25、32、40、50、63、80、100、120，不過請注意，這些規格中，祥篤機電一般只備16~50的貨，也就是說，其他直徑大部分都是期貨（見單生產，貨期大約在30~60天之間，日系產品大約是2~2.5個月，歐美產品大約是3~4個月）。公稱直徑和負載基本成正比，直徑越大的負載越大，具體數值可以查閱廠家產品樣本。這里只說明兩個概念：動額定負荷與靜額定負荷，前者指運動狀態下的額定軸向負載，后者是指靜止狀態下的額定軸向負載。設計時參考前者即可。需要注意的是，額定負荷并非是大負荷，實際負荷與額定負荷的比值越小，絲杠的理論壽命越高。推薦：直徑盡量選16~63。

2—-導程。也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5、10，大導程一般有1616、2020、2525、3232、4040（4位數前兩位指直徑，后兩位指導程），其他規格多數廠家見單生產。導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。推薦：導程盡量選5和10。

3—-長度。長度有兩個概念，一個是全長，另一個是螺紋長度。有些廠家只計算全長，但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分，一個是螺紋全長，一個是有效行程。前者是指螺紋部分的總長度，后者是指螺母直線移動的理論大長度，螺紋長度=有效行程+螺母長度+設計裕量（如果需要安裝防護罩，還要考慮防護罩壓縮后的長度，一般按防護罩長度的1／8計算）。在設計繪圖時，絲杠的全長大致可以按照一下參數累加：絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度（軸承寬度+鎖緊螺母寬度+裕量）+動力輸入連接長度（如果使用聯軸器則大致是聯軸器長度的一半+裕量）。特別需要注意的是，如果你的長度超長（大于3米）或長徑比很大（大于70），可事先咨詢廠家銷售人員可否生產，總體的情況是，國內廠家常規品大于長度3米，特殊品16米，國外廠家常規品6米，特殊品22米。當然不是說國內廠家就不能生產更長的，只是定制品的價格比較離譜。推薦：長度盡量選6米以下，超過的用齒輪齒條更劃算了。

 4—-螺母形式。各廠家的產品樣本上都會有很多種螺母形式，一般型號中的前幾個字母即表示螺母形式。按法蘭形式分大約有圓法蘭、單切邊法蘭、雙切邊法蘭和無法蘭幾種。按螺母長度分有單螺母和雙螺母（注意，單螺母和雙螺母沒有負載和剛性差異，單螺母和雙螺母的主要差異是后者可以調整預壓而前者不能，另外后者的價格和長度大致均是前者的2倍）。在安裝尺寸和性能允許的情況下，設計者在選用時應盡量選擇常規形式，以避免維護時備件的貨期問題。推薦：頻繁動作、高精度維持場合選雙螺母，其他場合選雙且邊單螺母。推薦：螺母形式盡量選內循環雙切邊法蘭單螺母。

5—-精度。滾珠絲杠按GB分類有P類和T類，即傳動類和定位類，精度等級有1、2、3、4.....幾種，國外產品一般不分傳動還是定位，一律以C0~C10或具體數值表示，一般來說，通用機械或普通數控機械選C7（任意300行程內定位誤差±0.05）或以下，高精度數控機械選C5（±0.018）以上C3（±0.008）以下，光學或檢測機械選C3以上。特別需要注意的是，精度和價格關聯性很大，并且，精度的概念是組合和維持，也就是說，螺桿的導程誤差不能說明整套絲杠的誤差，出廠精度合格不能說明額定使用壽命內都維持這個精度。這是個可靠性的問題，與生產商的生產工藝有關。推薦：精度盡量選C7。

以上說的都是主要參數，在選用型號時還得用到以下參數：珠卷數，珠徑，制造方式代碼，預壓等級等。分別說明如下：

珠卷數：這個參數一般標注在型號的導程后，如4010-4，這個“-4”就是珠卷數，因為有循環方式的問題說起來比較復雜，用戶可以簡單的理解為滾動體的循環圈數，“-4”就是4個循環，這個數值越大表示負載越大螺母長度越長。
