TBI滾珠絲桿的定義:
滾珠絲桿是將回轉運動轉化為直線運動,或將直線運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動,這是滾珠螺絲的進一步延伸和發展,這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力,滾珠絲桿被廣泛應用于各種工業設備和精密儀器。
滾珠絲桿是工具機和精密機械上常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或將扭矩轉換成軸向反覆作用力,同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠。

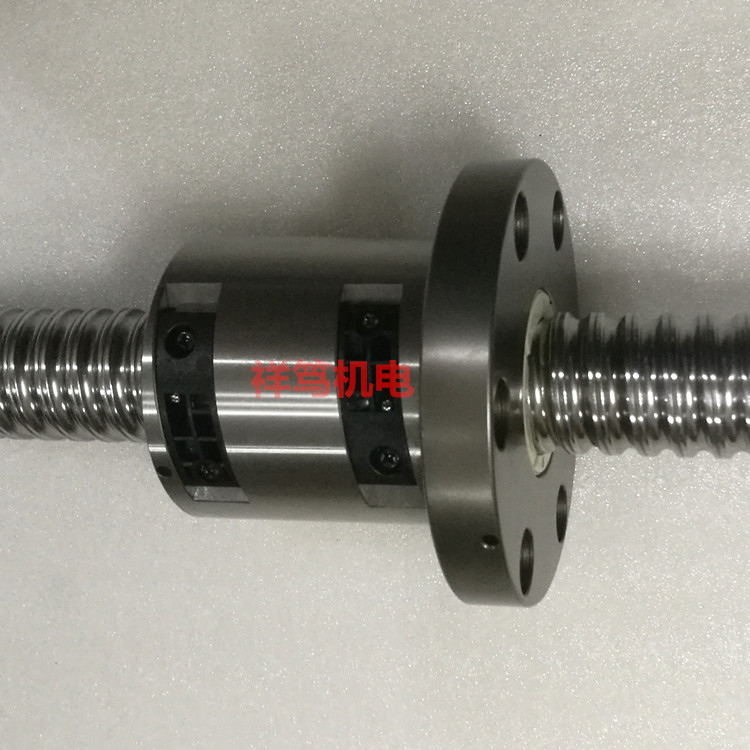

TBI MOTION 滾珠螺桿-外循環重負荷系列
特色
1.外循環設計,可承受重負載及高速、高進給
2.低噪音循環設計
3.無間隙,高剛性
應用
適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等
SFV2004滾珠絲桿參數
型號:SFV2004
絲桿外徑:20
導程:4
珠徑:2.381
螺母外徑:40
法蘭直徑:60
法蘭的厚度:10
螺母的長度:50
安裝孔之間的距離:50
法蘭的寬度:40
珠圈數4.8×1
動額定負荷:1247
靜額定負荷:3584
剛性:45。
TBI滾珠絲桿安裝注意事項:
1.由于TBI滾珠絲桿的螺母組裝有著嚴格的技術要求請勿自行拆卸螺母,以免損壞整組滾珠絲桿,從而導致整臺設備發生故障。注:禁止拆卸。
2.如垂直安裝滾珠絲桿時請特別留意螺母的滑落,如螺母不慎滑落,請立即找TBI授權的公司進行協助。注:禁止拆卸,小心滑落。
3.產品請務必使用在清潔的環境中,并在產品外頭加裝保護罩,以防止灰塵和金屬粉塵的進入,進而影響產品的精度與使用壽命。注:避免粉塵。
4.請勿使用在高于攝氏80度的環境中(耐規格除外),以免損壞產品之密封件,進而縮短使用壽命。注:注意溫度。
