TBI滾珠絲桿的定義:

滾珠絲桿是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。

滾珠絲桿是工具機和精密機械上常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠。

TBI MOTION 滾珠螺桿-外循環重負荷系列

特色

1.外循環設計，可承受重負載及高速、高進給

2.低噪音循環設計

3.無間隙，高剛性

應用

適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等

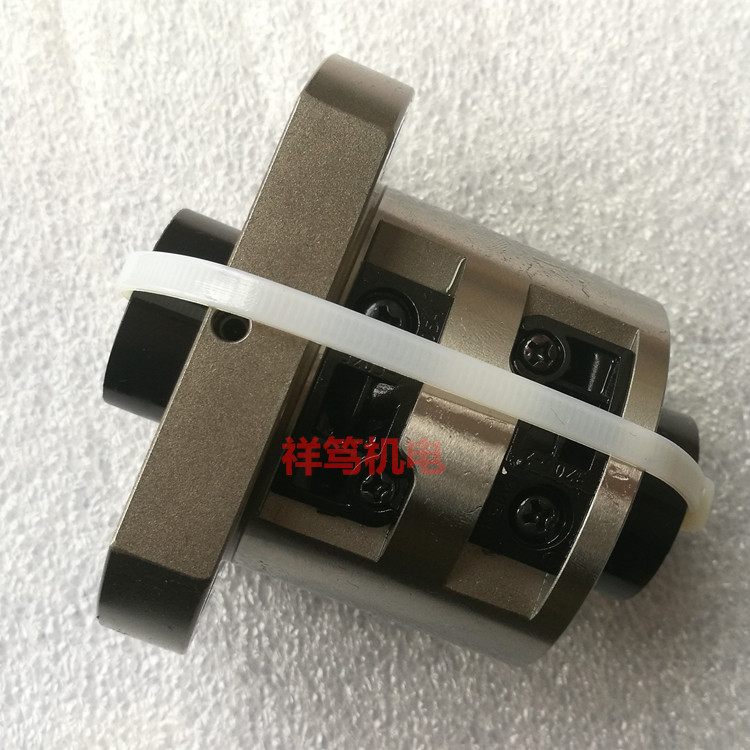

SFV1610滾珠絲杠參數
型號:SFV1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:56
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數2.7×1
動額定負荷:1008
靜額定負荷:2161
剛性:24。

TBI絲桿的應用:

超高DN值滾珠絲杠：高速工具機，高速綜合加工中心機

端蓋式滾珠絲杠：快速搬運系統，一般產業機械，自動化機械

高速化滾珠絲杠：CNC機械、精密工具機、產業機械、電子機械、高速化機械

精密研磨級滾珠絲杠：CNC機械，精密工具機，產業機械，電子機械，輸送機械，航天工業，其它天線使用的致動器、閥門開關裝置等

螺帽旋轉式（R1）系列滾珠絲杠：半導體機械、產業用機器人、木工機、雷射加工機、搬送裝置等

軋制級滾珠絲杠：低摩擦、運轉順暢的優點，同時供貨迅速且價格低廉

重負荷滾珠絲杠：全電式射出成形機、沖壓機、半導體制造裝置、重負荷制動器、產業機械、鍛壓機械！

TBI滾珠絲桿安裝注意事項：

 1.由于TBI滾珠絲桿的螺母組裝有著嚴格的技術要求請勿自行拆卸螺母，以免損壞整組滾珠絲桿，從而導致整臺設備發生故障。注：禁止拆卸。

 2.如垂直安裝滾珠絲桿時請特別留意螺母的滑落，如螺母不慎滑落，請立即找TBI授權的公司進行協助。注：禁止拆卸，小心滑落。

 3.產品請務必使用在清潔的環境中，并在產品外頭加裝保護罩，以防止灰塵和金屬粉塵的進入，進而影響產品的精度與使用壽命。注：避免粉塵。

 4.請勿使用在高于攝氏80度的環境中（耐規格除外），以免損壞產品之密封件，進而縮短使用壽命。注：注意溫度。
