支撐座是連接絲桿和電機的軸承固定座，是對標準滾珠螺桿的軸端成品，預備了標準化的支撐單元EK、EF型，對一般滾珠螺桿預備了標準的支撐單元BK、BF型。固定側的支撐單元裝有經預壓調整的JIS5級的角接觸球軸承。特別是在EK6、8的超小型式中，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

支撐側的支撐單元使用深溝球軸承。支撐單元EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。

支撐座的種類主要有:

1. 絲桿支撐座-FK,FF

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

2. 絲桿支撐座-EK,EF

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

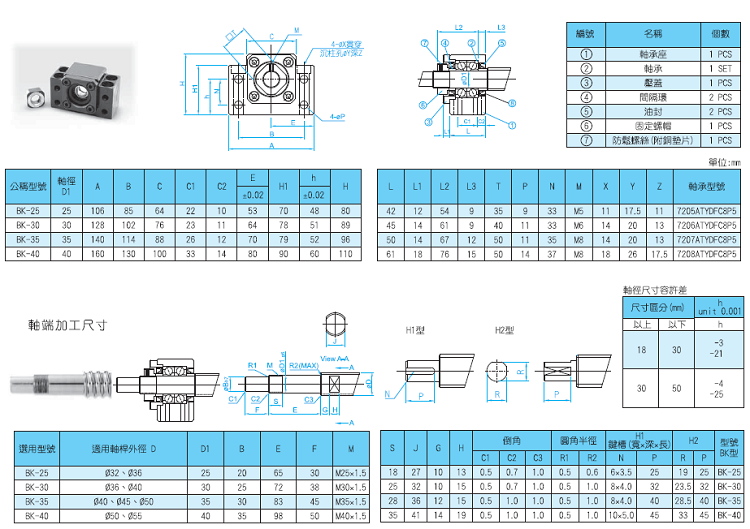

3. 絲桿支撐座-BK,BF

標準品絲桿支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

安裝支撐座

(1)將固定側安裝到螺桿上。

(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。

(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。

①請勿將支撐單元拆解。

②螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。

③用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑后再擰緊。
